Androidコードの機能とレイアウト分離は、便利ですよね。
マニュアルもHTMLのように本文と画像本体とは別に管理し、差し込み印刷機能(IncludePicture)を使って埋め込みを実現しましょう。学生さんなら、学位論文もこれで作ると少しは楽かとおもいますよ。

以下　Microsoft Office Word2010で、構成が決まったころを想定しています。画像はちょっとまって
●用意するもの　
※フォルダとファイル名は適当に読み替えて下さい

1. C:\Document\sample\: 画像および下記データリストエクセルファイルの入ったフォルダ。
2. C:\Document\sample\pics.xlsx-Sheet1A列1行目に"位置"、2行以降にKWとして章-節タイトルや図版名、C列1行目に"画像"、2行目以降にA列に対応するpix_folder内の画像リストとする。
3. hogehoge.docx(作業ファイル。差し込み印刷作業をするひな型になる。表紙と目次、章節は作っておくと良い)

●出来上がるもの

1. fugafuga.docx

0.エクセルでデータ列の作成
エクセルを起動して例のような表を作ります。中身は自分の環境に合わせて変えてもらって構いません。

1.ワードで画像DBの選択

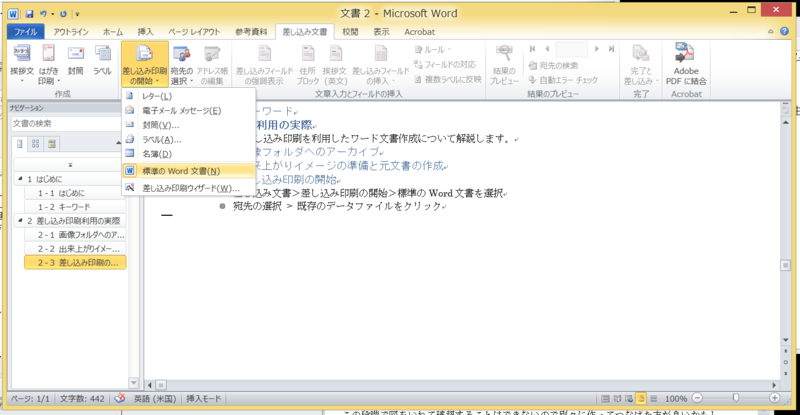

差し込み文書＞差し込み印刷の開始＞通常のワード文書を選択。

つづけて宛先の選択 > データファイルをクリック

ックする。ポップアップからデータのあるシート（pics.xlsx　シート＄Sheet1 C列）を選択する。先頭行利用のチェックボックス入れておく。

2.1枚目の画像の差し込み
2-1. 差し込み位置にフィールドコードを挿入する(INCLUDEPICTURE)
挿入＞クイックパーツ　で左のフィールド一覧より　IncludePictureを選択する。画像フォルダをエクスプローラで開き、フォルダパスをテキストでコピーし、右フォルダ名コピペする。行末に \ を追加するのを忘れないでください。また、画像のオリジナルサイズ縦横キープのチェックも一旦入れておきます。

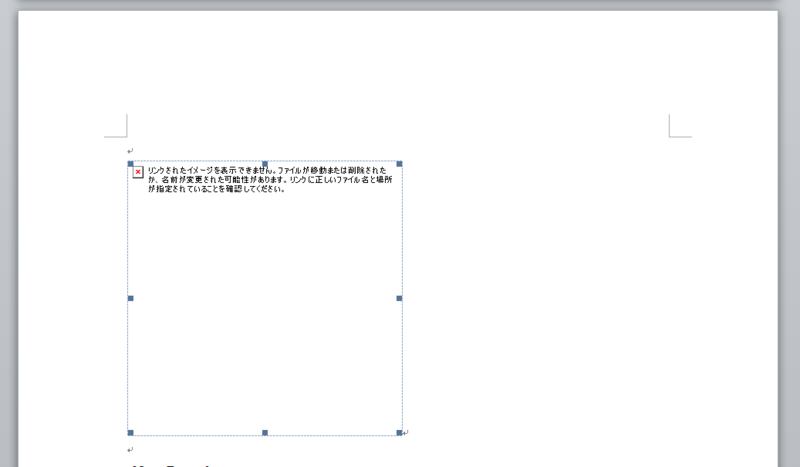

リンク先表示できない旨の□枠が表示されますが、これで正しいです。

この□枠画像部を選択した状態でShift+F9で置き換えます。

{INCLUDEPICTURE "c:\\Users\\pnok\\Documents\\pix-folder\\"\d \x \y \* MERGEFORMAT}

これはフィールドコードといって、HTMLでいう画像リンク的なものの情報となります。（まだ絵はでない）
2-2. 画像ファイルを指定する(MERGEFIELD)

上記のステップで、閉じる”の前に \\が2つ含まれているかを確認します。確認できたらいよいよここに１枚目の画像ファイル名を指定することとなります。

テキストに置換したまま、今確認した\\ 前にカーソルを置き、　差し込み文書＞差し込みフィールドの挿入にポインタを合わせます。

さきほど、C列（左から３列目）１行目に列名として”画像”といれましたね。３番目にある「画像」をクリック、選択します。

図　DataColumn　Applied

クリック直後に紫の中塗り四角■で四隅を囲まれた四角に変わります。普段の図形貼り付けは中抜き四角□ですから、この辺りにフィールドコード利用の差が現れています。

同じタブのまま、結果のプレビューを押します。なお、[結果のプレビュー]をポイントすると、下記の説明がついています：

文書内の差し込みフィールドを宛先リストの実際のデータファイルに置き換えて、印刷される状態を確認できます

結果のプレビューの右側にはデータ順にあたる数字が見えますが、左右にある▼ボタンで数値を送り、画像（正確にはデータ列の位置）を選択してF9を押すとことでとりあえず各画像を確認できます。

2-3.　残り画像位置へのフィールドコード挿入
2-1 2-2の繰り返しで、あと２か所ほど、フィールドコードを入れていきましょう。

2-4. ルールを挿入する

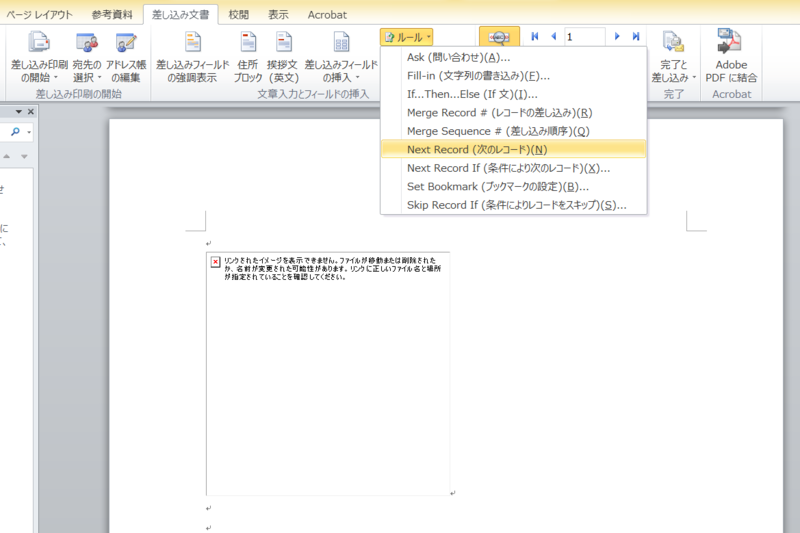

フィールドコードは冒頭から解釈されるため、画像を送るには次のデータを読む指定をしなければなりません。各画像の後にそれぞれリボン内にで先ほど押した"結果のプレビュー"のすぐ左、"ルール"からNextRecordを挿入します。

この時点でCtrl+Aしてプレビューを更新しても、全部同じ画像となります。気にしません。

2-4.完了発行する
たいていの方がここまできて印刷を押し、NextRecordが印刷されてしまう、消すことができない、、などに悩まれるようです。　いままで編集していたのは元文書で、これをもとに最終版のものを”発行”するという新しい考えが必要です。

差し込み印刷リボン”完了と差し込み”から、一番上の”個々のドキュメントを編集”を押します。右→差し込み位置に差し込まれ、 Nextも消えた文書の出来上がりです（差し込みの一番の狙いや、翻訳上仕方ないとは思いますが、ここが正直一番壁でした）

2-5　両方の文書を保存する
せっかく作った元文書は、保存して使いまわしてください。発行された文書にて画像サイズの調整を行う、本文と画像とのズレをみてデータのエクセルを修正するなどで目的文書を発行しましょう。

キーワード：　複数ラベルに対応　が押せない、グレーアウトされている
キーワード；　Next Record　が消せない、Next Recordが印刷されてしまう

terminal multiplexerの一種。tmux-1.2 tmux-1.4までみんなlibevent1.4に依存、逆にいえばlibeventの 1.4.13-stableがそれらをカバーする。バックグランドで動作させておいて、アタッチ/デタッチできるところに惹かれ、導入。以下、参考サイトと自分のインストール時の経験談です。

tmux project

http://tmux.sourceforge.net/
FAQはさらっと目を通しておくと良いかもしれません。

えこ日記

http://d.hatena.ne.jp/eco31/20101126/1290725841
この方はきっといい人に違いない、と思わせる親切解説。

時代はGNU screenからtmuxへ

http://d.hatena.ne.jp/tmatsuu/20090709/1247150771
キャプチャ画面とコマンド一覧で多数から参照されているページ。
tmux.confもここからコピペした人がいらっしゃいます。

筑波大学

http://www.tsukuba-linux.org/wiki/Docs/tmuxoncoins
root権限がなくてローカルに展開するときに、参考になるかも知れません。-lか-Iかわからないことが私にもありました…

私の場合

YDEL OSの端末にtarからインストールし、4箇所でコンパイルにひっかかりました。一部limits.hに起因しましたが、config.mk内のソースファイル数がそう多くなかったため、適宜書き換えてmakeしてしまいました。

BUILDの未定義２箇所　ひとつはプリント文だったので表示文から削除し、もうひとつは*.c内でdefineしました。

LLONG_MIN,LLONG_MAXの未定義→define追加
IOV_MAXの未定義→define追加
